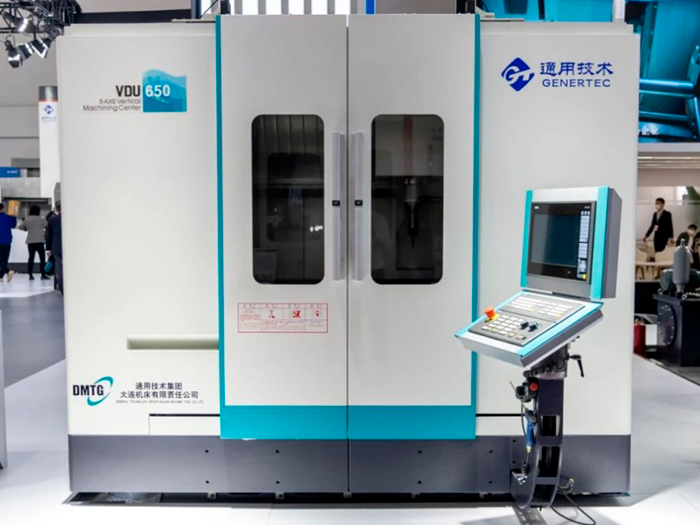

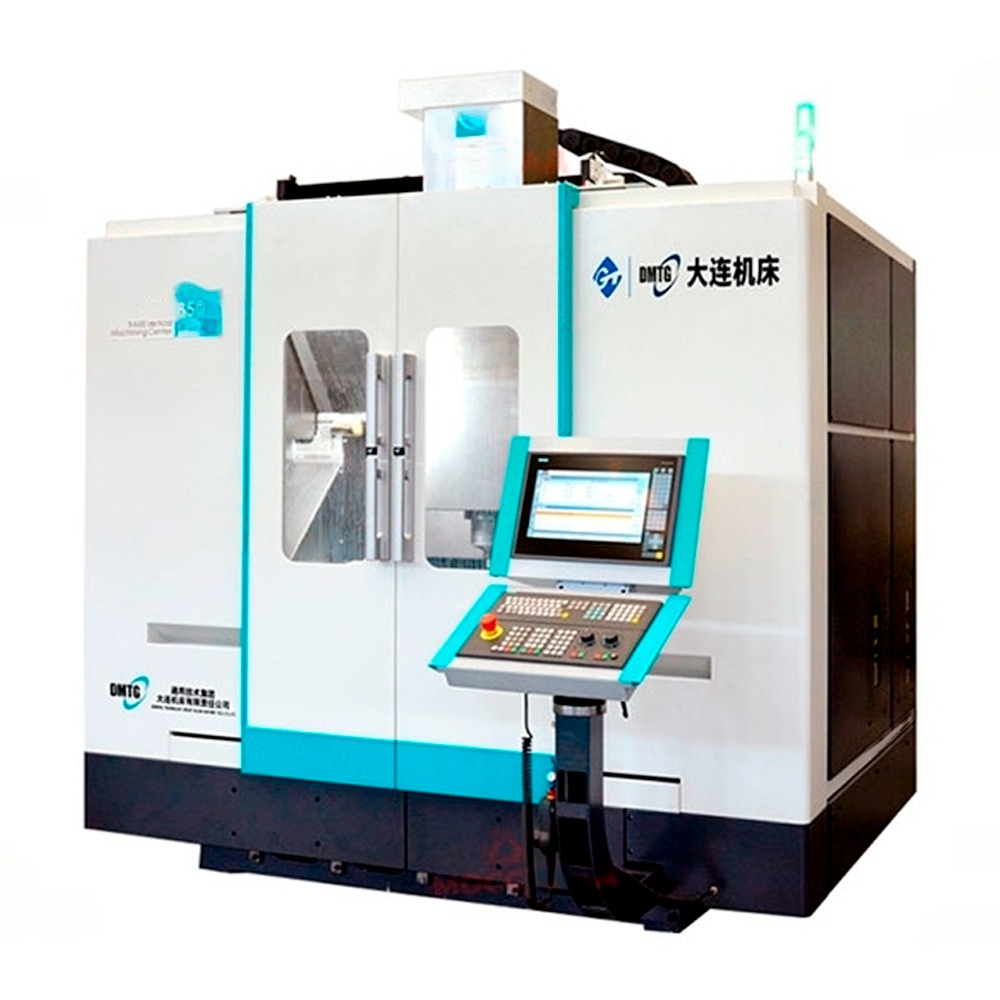

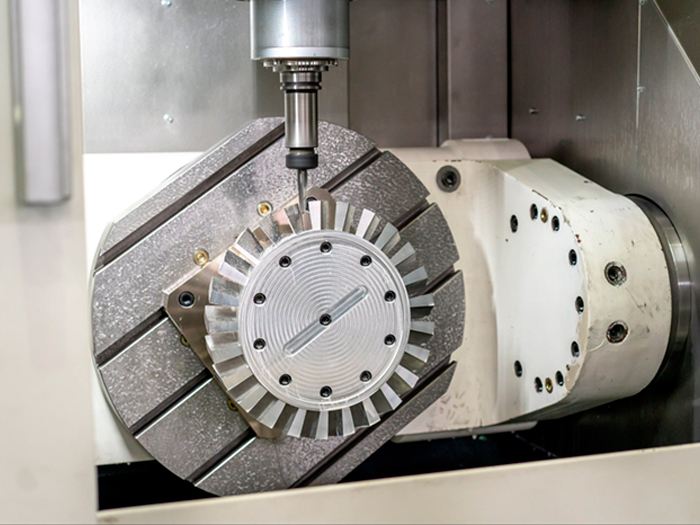

5-осевой фрезерный обрабатывающий центр DMTG VDU650

Угол наклона стола, °

± 130°

Тип направляющих

качения (линейные)

Расстояние от торца шпинделя до стола, мм

150 – 600

Количество одновременно управляемых осей

5

ПЕРЕМЕЩЕНИЕ И ПОДАЧА

Ход по оси Х, мм

650

Ход по оси Y, мм

650

Ход по оси Z, мм

500

Ход по осям X/Y/Z, мм

650 / 650 / 500

Максимальная скорость подачи по осям X/Y/Z, м/мин

20

Скорость быстрого хода по осям Х/Y/Z, м/мин

45

Скорость быстрого хода по оси B / С, мм/мин

17 / 75

Максимальная скорость вращения оси В, об/мин

25

Максимальная скорость вращения оси A/С, об/мин

30

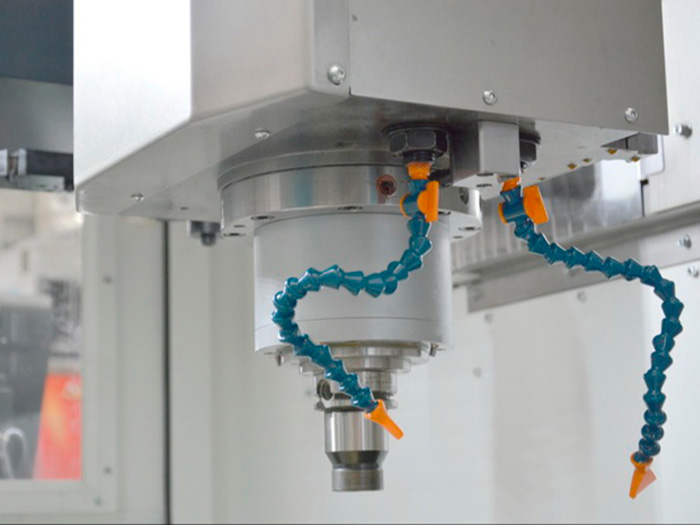

ШПИНДЕЛЬ

Конец шпинделя

HSK-А63 (DIN 69893-1)

Частота вращения шпинделя, об/мин

12000

Крутящий момент шпинделя (продолжительно / 30 мин), Нм

45 / 95

Тип привода шпинделя

прямой

СМЕНЩИК ИНСТРУМЕНТА

Количество инструмента, шт

20

Максимальная масса инструмента, кг

8

Время смены инструмента, сек

6

Тип сменщика инструмента

цепной

Максимальный диаметр инструмента, мм

75 (125)

Максимальная длина инструмента, мм

300

ТОЧНОСТЬ

Точность позиционирования по осям X/Y/Z, мм

± 0.004

Повторяемость по осям X/Y/Z, мм

± 0.0025

Повторяемость по осям A / С, ʺ

4″ / 3″

Позиционирование по осям A / С, ʺ

10″ / 8″

ПАРАМЕТРЫ ПОДКЛЮЧЕНИЯ

Электропитание, В/Гц

380/50

Давление воздуха, бар

6

Мощность двигателя, кВт

7.5 / 15

ГАБАРИТЫ

Длина, мм

2600

Ширина, мм

4900

Высота, мм

3100

Вес, кг

15000
